(一)  SRZ型散热排管概述

   我厂生产的钢制绕片式SRZ型螺旋散热器,是在热风装置中作为加热空气用的空气加热器,是热风装置中的主要设备,在淀粉的气流干燥中得到广泛的应用。

    SRZ型散热器用于热风采暖,空气调节系统及干燥装置的空气加热。适用于蒸汽及热水采暖系统。它在许多工业企业,大型建筑物的采暖通风系统中得到广泛的应用。

   其热介质为蒸汽或高温水。蒸汽的工作压力为0.3—8公斤/平方厘米。高温水温度在130—170摄氏度左右。

   SRZ型散热排管主要由顺空气流向的三排叉排列螺旋翅片管束组成。散热翅片管束的加工工艺是把冷轧钢

带用机械绕片方法,绕在无缝钢管上,然后进行表面镀锌处理。散热翅片与散热管接触面广而紧,传热性能良好,稳定并且耐腐蚀。蒸汽或高温水流经钢管之内,热量通过紧绕在钢管上的翅片传给片面的空气,达到加热空气的作用。

   SRZ型散热排管的翅片管均用φ21X3m/m无缝钢管绕制上15×0.4m/m的冷轧钢带而成,呈螺旋状,根据放热能力的大小分为大(D)、中(Z)、小(X)三种类型,其片距S分:D(S=5毫米)、Z(S=6毫米)、X(S=8毫米)三种共计三

十八个规格。

   型号规格示例说明:SRZ型螺旋翅片式散热器的型号由二组数字和汉字拼音字母组合表示。

   第一组——由三个字母表示其型号。    S(散)  R(绕)  Z(系列代号)

   第二组——用以表示散热器的规格。前面数字表示散热器通风正截面长和宽尺寸分米数的化整(两数字母“×”号相隔)。后用拼音字母表示类型。

 型号、规格举例:



            SRZ — 15 ×10 D

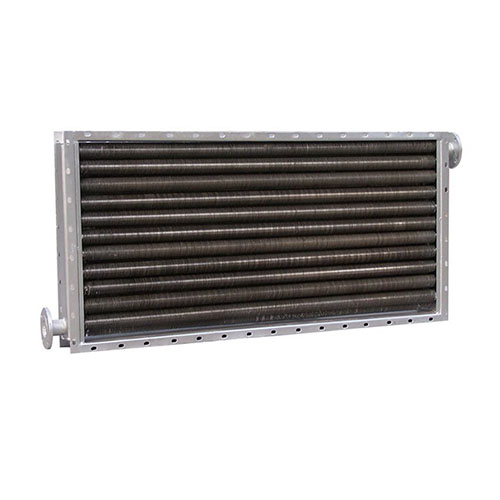

           SRZ型散热器(图1)


片距为D片5毫米

其通风正截面的宽为1001毫米

其通风正截面的长为1505毫米

SRZ型散热排管。


(二)  SRZ型散热排管结构特性表

  片  特  性

  子  特  性

每米管长

散热面积

2

  列

  式

  式

  厚

mm

  高

mm

  距

mm

  径

mm

  径

mm

绕片

0.4

15

D  5.0

Z  6.0

X  8.0

φ21

φ15

0.87

  排

  排

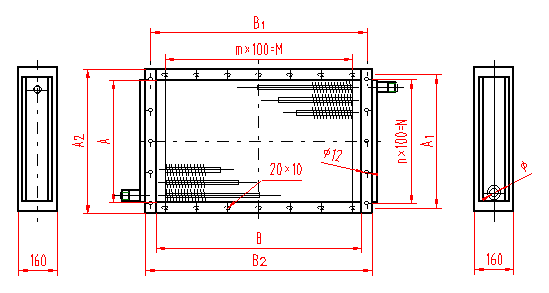

(三)  SRZ型散热排管外形尺寸简图

SRZ型散热器(图2)

()  SRZ型散热排管基本参数表

型  号

散热面积(M2)通风净 截面积 (M2)

热介质通过截面积 (M2)

  管排数 (排)

螺旋翅片管根数 (根)连接管DN (mm)尺    寸    (mm)重量(kg)

A

A1A2

B

B1

B2

n

N

m

M

SRZ 5×5D

10.13

0.154

0.0043

32311/2"

497

532562

507

547

573

5

500

440054
48
45
SRZ 5×5Z

8.78

0.155

SRZ 5×5X

6.13

0.158

SRZ 10×5D

19.92

0.302

100l

1041

1067

990093
84
76
SRZ 10×5Z

17.26

0.306

SRZ 10×5X

12.22

0.312

SRZ 12×5D

24.86

0.378

1250

1290

1316

121200113
SRZ 6×6D

15.33

0.231

0.0055

3292"

623

658688

609

649

675

6

600


5

50077
69
63
SRZ 6×6Z

13.29

0.234

SRZ 6×6X

9.43

0.239

SRZ 10×6D

25.13

0.381

1001

1041

1067

9900115
103
93
SRZ 10×6Z

21.77

0.385

SRZ 10×6X

15.43

0.393

SRZ 12×6D

31.35

0.475

1250

1290

1316

121200139
SRZ 15×6D

37.73

0.572

1505

1545

157l

141400

164
146
139

SRZ 15×6Z

32.67

0.579

SRZ 15×6X

23.13

0.591

SRZ 7×7D

20.31

0.320

0.0063

3332"

717. 5



742772

710

750

776

7

700

6600

97
87
79

SRZ 7×7Z

17.60

0.324

SRZ 7×7X

12.48

0.329

SRZ 10×7D

28.59

0.450

1001

1041

1067

9900

129
115
104

SRZ 10×7Z

24.77

0.456

SRZ 10×7X

17.55

0.464

SRZ 12×7D

35.67

0.563

1250

1290

1316

121200156
SRZ 15×7D

42.93

0.678

1505

1545

157l

141400183
164
145
SRZ 15×7Z

37.18

0.685

SRZ 15×7X

26.32

0.698

SRZ 17×7D

49.90

0.788

1750

1790

1816

171700210
187
169
SRZ l7×7Z

43.2l

0.797

SRZ 17×7X

30.58

0.812

SRZ 22×7D

62.75

0.991

0.0063

33321/2"

2202

2242

2268



212100260
SRZ 15×10D

62.14

0.921

0.0089

34721/2"

100l

10361066

1505

1545

57l

10

1000

141400255
227
203
SRZ 15×10Z

52.95

0.932

SRZ 15×10X

37.48

0.951

SRZ 17×10D

71.06

1.072

1750

1790

1816

171700293
260
232
SRZ 17×10Z

6l.54

1.085

SRZ 17×10X

43.56

1.106

SRZ 20×10D

81.27

1.226

2002

2042

2068

191900331

()  SRZ型散热排管技术性能表

一、热介质为蒸汽时,在不同空气质量流速下的传热系数值K(W/m2.K)



Vr(Kg/m2.S)

2

4

6

8

10

12

14

16

18

20

SRZ:5:6:10D19.72731.737.842.246.249.953.156.459.3
Z19.72731.737.842.246.249.953.156.459.3
X20.930.237.74449.454.859.36467.972.1
SRZ7D20.429.135.641.346.350.85558.862.565.8
Z20.429.135.641.346.350.85558.862.565.8
X22.433.441.949.556.362.568.373.767.583.7

二、在不同空气质量流速下的空气通过阻力(毫米汞柱)



Vr(Kg/m2.S)

2

4

6

8

10

12

14

16

18

20

SRZ:5:6:10D

0.72

2.86

6.42

11.15

17.80

25.62

34.90

44.50

61.20

69.75

Z

0.56

2. 32

5.18

9.15

14.26

20.55

27.70

36.30

45. 35

56. 20

X

0.39

1.72

4.03

7.38

11.90

17.00

24.30

32.40

41.40

5l. 80

SRZ7D

0.82

3.15

7.16

12.65

19.80

27.00

37.00

46.70

58.50

73.00

Z

0.86

2. 46

4.57

7.08

10.00

13. 05

16.75

20.10

24.30

28.50

X

0.53

2.02

4.36

7.56

11.60

14.45

22.15

28.60

35.70

43.20

注:上述表格内, 型号里的 5:6:7:10是表示型号规格尺寸的净宽系列。
