加热器散热器

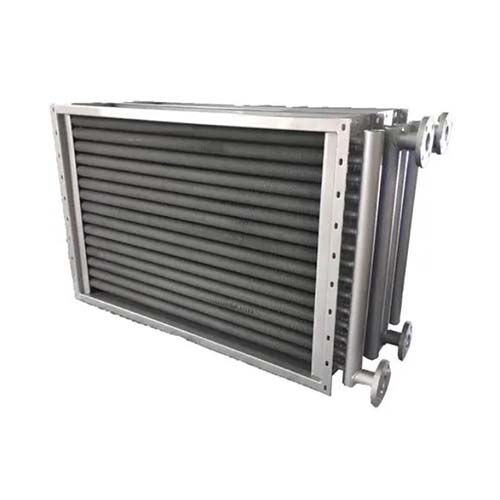

双金属铝轧片散热排管KL-1、2、3 型


KL型表面式换热器

(一)  KL型表面式换热器概述

      KL型表面式换热器是冷热介质通过金属表面(钢铝翅片管)使空气被加热、冷却、减湿的设备。当空气被冷却、减湿时简称“表冷器”;当加热空气时,根据加热工质的种类,当加热工质为蒸汽时称“蒸汽加器”,当加热工质为油(水)时,简称油(水)加热器”等。

     KL型表面式换热器的翅片管均由无缝钢管与铝轧管所组成,其翅片管及整机均通过两次30公斤/平方厘 米的水压试验。因而可用来对空气进行温式冷(降焓、降温)、干式冷却(等湿降湿)和加热。广泛应用于整体 式空调机组,制冷降温机,诱导空调器,纺织印染机械、林业、化工、国防、医学、食品、淀粉、啤酒、煤油、 建筑等行业。

     KL型表面式换热器能热风采暖、干燥通风、降温、适用于水、油、蒸汽等各种冷热介质。

(二)  KL型表面式换热器翅片管的选择

1.翅片片距的选择:

   当管外介质是干净空气时,宜选用2.03.Omm片距,当管外介质是烟气时,宜选用3.0~5.Omm片距。

2.翅片高度的选用:

   当管内换热系数大于2000w/m2℃时选用高翅片(10mm以上);1000~2000w/m2℃之间选用高翅或低翅(8- 12mm),100~1000w/m2℃可选用低翅片(8mm以下)。

(三)  KL型表面式换热器铝轧肋片管结构特性表





KL1

KL—2KL—3
肋管内径(mm)201612
肋管外径(mm)242016
肋片高度(mm)109.57
肋片间距(mm)3.02.52.5
肋片平均片厚(mm)0.40.40.4
每米肋管肋数(片)333400400
每米肋管内表面积(m2)0.06280.05030.0377
每米肋管外表面积(m2)0.770.7750.5

12.315.413.3


(四)  KL型表面式换热器型号标准

型号编法:KLn型——排数×表面根数×翅片管有效长度

举例:

     KL2 4× 20× 1800

       双金属铝轧片散热排管KL-1、2、3 型(图1)

翅片管有效长度为1800mm

表面根数为20根

4排管

KL2型表面式换热器。

(五)  KL型表面式换热器外形尺寸简图

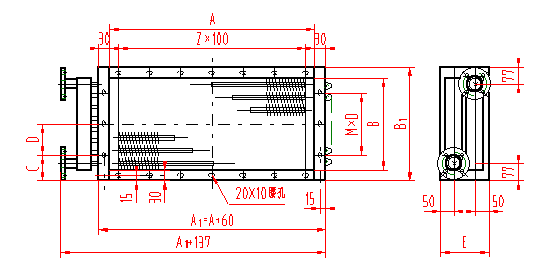

 双金属铝轧片散热排管KL-1、2、3 型(图2)


C.D.M尺寸

型号尺寸  表   面   根   数

6

8

10

12

14

16

18

20

22

24

30

KL一1

C

41.5

41.5

41.5

41.5

41.5

41.5

41.5

41.5




D

92

92

92

92

92

92

92

92




M

3

4

5

6

7

8

9

10




KL一2

C



40


40


40


40



D



82


82


82


82



M



5


7


9


11



KL一3

C




38



38



38

38

D




66



66



66

66

M




6



9



12

15

A—表示肋管有效长度(迎风面长度),B表示有效高度(迎风面高度),
侧板长方孔间距数目表

肋管有长度A

400

600

800

900

1000

1200

1400

1500

1600

1800

2000

Z

2

4

6

7

8

10

12

13

14

16

18

φ E 尺 寸 表


型  号KLl型KL2型KL3型

二排I

四排二排  四排六排八排  二排  四排  六排
φ

61

7751617777516177
E

170

220170208280 352170187245

(六)  KL型表面式换热器基本参数表

KL1型表面式换热器基本参数表

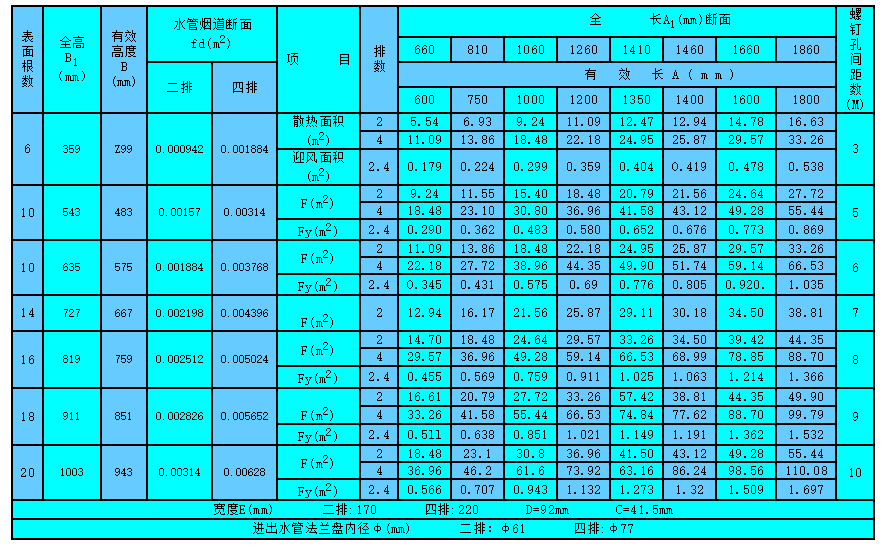

 双金属铝轧片散热排管KL-1、2、3 型(图3)


KL一2型表面式换热器参数

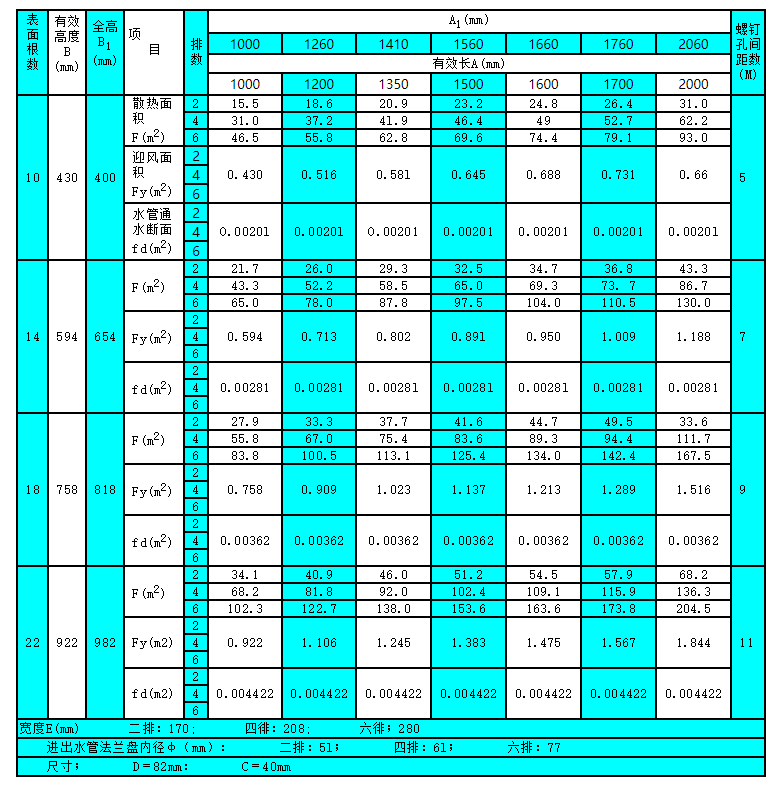

 双金属铝轧片散热排管KL-1、2、3 型(图4)

KL-3型表面式换热器基本参数

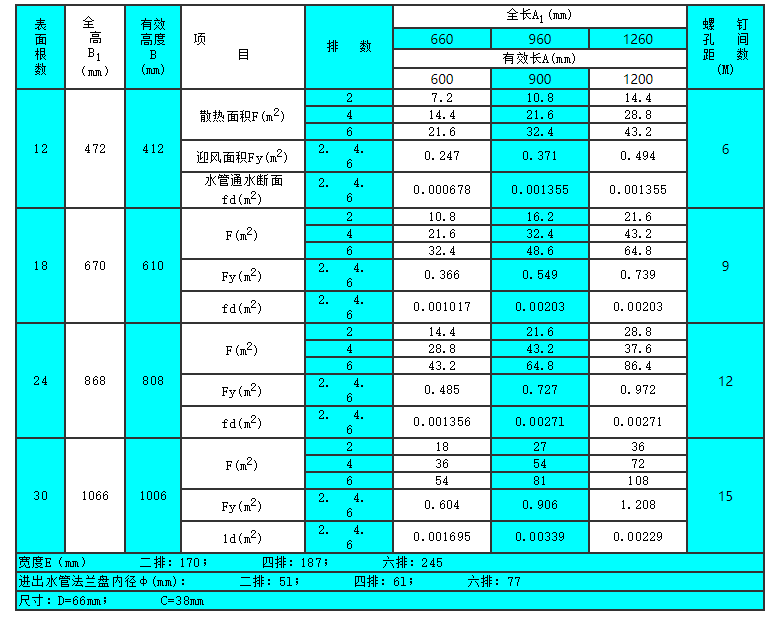

 双金属铝轧片散热排管KL-1、2、3 型(图5)
