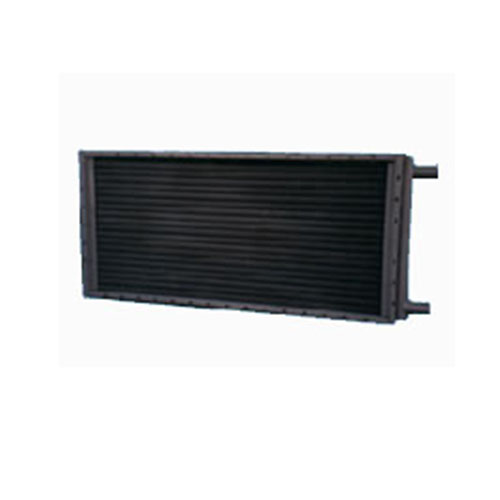

(一)UⅡ型散热排管概述
UⅡ型空气热交换器也是由紫铜管绕紫铜带的散热管组成。UⅡ型回形散热排管既适用于蒸汽系统,又适用于高温水系统,其进出水接头都在同一端,进出水排管是用回形弯头连接,这样,适应了安装上的某些特殊要求,即散热排管的一端必需依靠墙或者有其它障碍物等等。UⅡ型为半回路(一排)、双回路(二排)或多回路(多排)的空气热交换器,其工质热源为蒸汽或高温水,冷源为低温水或盐水。
UⅡ型空气热交换器是为了加热或冷却空气,可以用于采暖、空调、冷却、除湿、烘干等工程中。它的最高的使用压力为14公斤/厘米2,温度为230℃。
UⅡ型有各种不同表面管长,管数,排数及翅片片距的多种配合,计有大小规格七百六十五种。
UⅡ型空气热交换器的翅片管均用ф16Xlmm紫铜管绕制上10×0.2mm的紫铜带而成,呈螺旋状,共有三种不同的片距:①“R”—3.2mm,片距小而散热面积大,具有最大的散热量;②“M”—4.2mm,片距较大,故散热量及空气阴力均较小;③“T”—6.5mm,片距最大,适用于蒸汽压力较高而空气温升较低的情况下。
翅片管绕制完毕后,均需进行表面浸锡合金,这样可使翅片管子接触紧密坚固,浑如一体,并达到美观防腐的效果.
型号规格举例:
UⅡ2R-24-78 | |
表面管长为78(英寸) |
(二)UⅡ型散热排管结构特性表
肋 片 特 性 | 管 子 特 性 | 每米管长散面积 (米2) | 结构计算参数 | 排 列 方 式 | |||||||
型 式 | 片 厚 mm | 片 高 mm | 片 距 mm | 外 径 mm | 内 径 mm | 内截面 cm2 | 肋 化 系数 | 肋 通 系 数 | 净面比 | ||
绕 片 | 0.2 | 10 | R3.2 M4.2 T6.5 | ф16 | ф14 | 1.54 | 0.55 0.42 0.30 | 12.3 9.55 6.8 | 15.8 12.2 11.1 | 0.53 0.54 0.55 | 叉 排 |

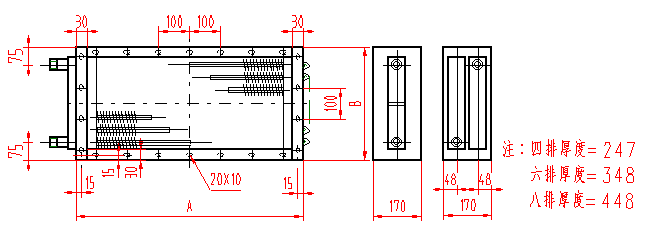

(三)UⅡ型散热排管外形尺寸简图

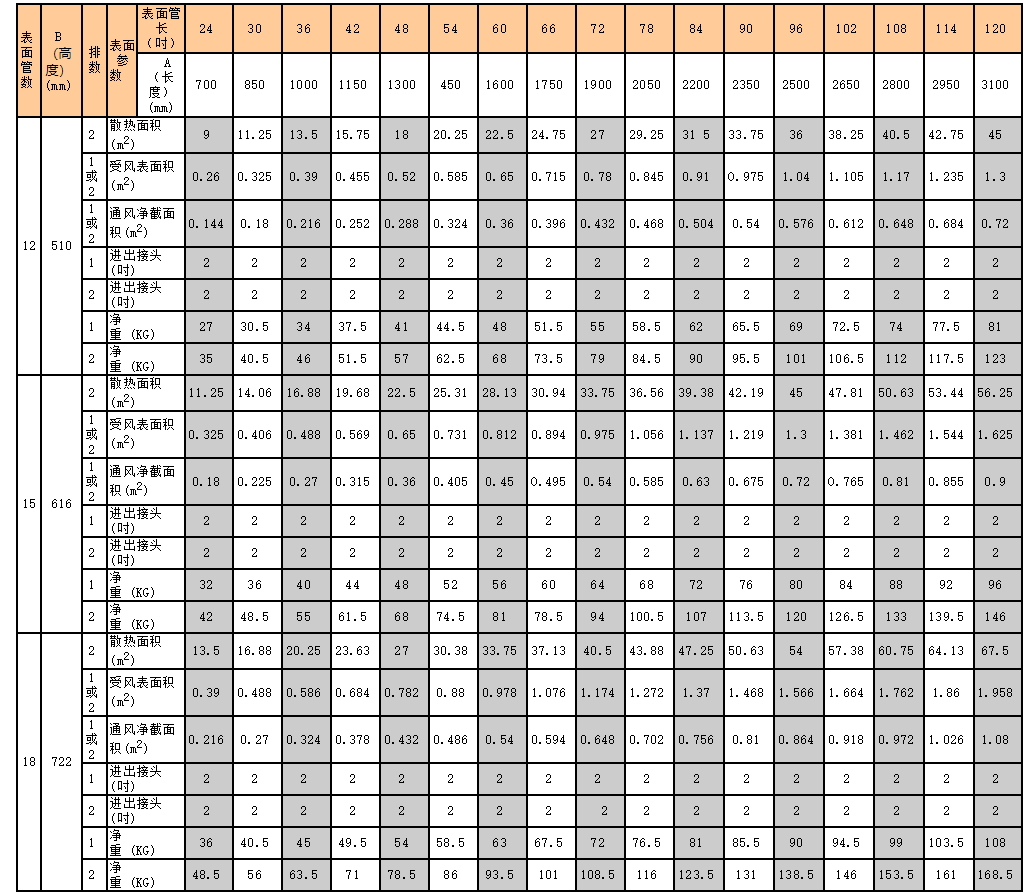

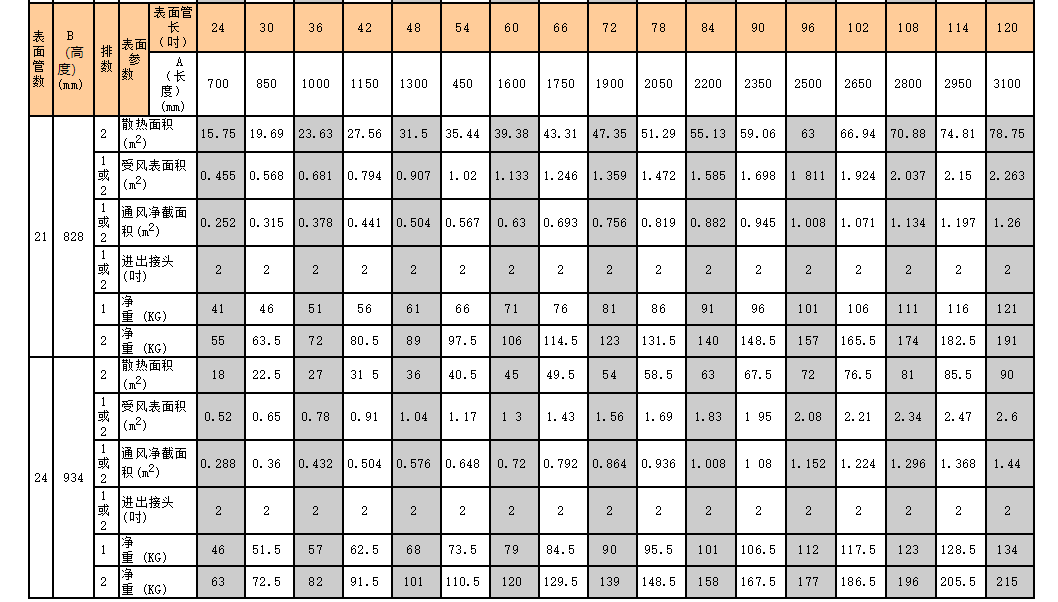

(四) UⅡ型散热排管基本参数表
附 注:
1.表中散热面积系2R—翅片数据.若为其它情况下.则可以利用下列常数换算之:
1R—翅片散热面积=2R—翅片散热面积×0.5 2M—翅片散热面积=2R—翊片散热面积×0.77
1M—翅片散热面积=2R—翅片散热面积×0.385 2T—翅片散热面积=2R—翅片散热面积×0.54
1T—翅片散热面积=2R—翅片散热面积×0.27
2.表中通风净截面积=R种片距计算.若为其它片距则用下列常数换算之:
M种片距通风截面积=R种片距通风截面积×1.015 T种片距通风截面积:R种片距通风截面积×1.035
3.表中净重系1R—翅片和2R—翅片的排管重量.若为其它片距则可用下列常数换算之:
1M—翅片的排管净重=1R—翅片的排管净重×0.94 2M—翅片的排管净重=2R—翅片的排管净重×0.92
1T—翅片的排管净重=IR—翅片的排管净重×0.85 2T—翅片的排管净重=2R—翅片的排管净重×0.78
