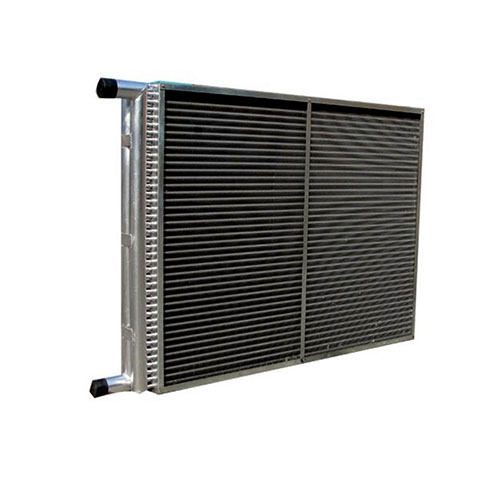

I型散热排管 |
(—) I型散热排管概述
I型散热排管是我厂生产的老型号,它既适用于蒸汽加热系统又适用于高温水加热系统。I型散热排管有各种不同表面管长、管数、排数的各种配合,满足不同需求,计有大小规格一百七十种。
I型散热排管的翅片管均用φ21×2.5mm无缝钢管绕制上15×0.4mm的冷轧钢带而成,呈螺旋状,其片距为“C”(6.5mm)。翅片管绕制完毕后,需进行表面镀锌处理,这样可使翅片与管子接触紧密坚固,浑如一体,并达到美观防腐蚀之效果。
型号、规格举例:
I2C-16-66 | |
表面管长66吋 |
(二) I型散热排管结构特性表
肋 片 特 性 | 管 子 特 性 | 每米管长散热面积(米2) | 排 列 方 式 | ||||
型 式 | 片 厚 | 片 高 | 片 距 | 外 径 | 内 径 | ||
绕 片 | 0.4 | 15 | 6.5 | φ2l | φ15 | 0.62 | 叉 排 |

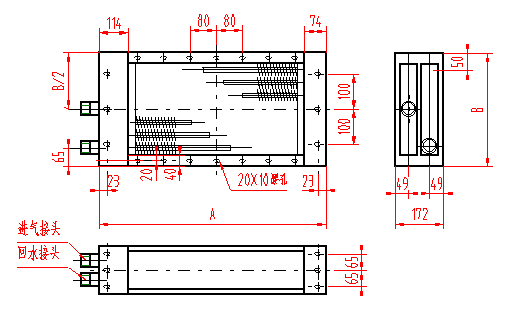

(三) I型散热排管外形尺寸简图

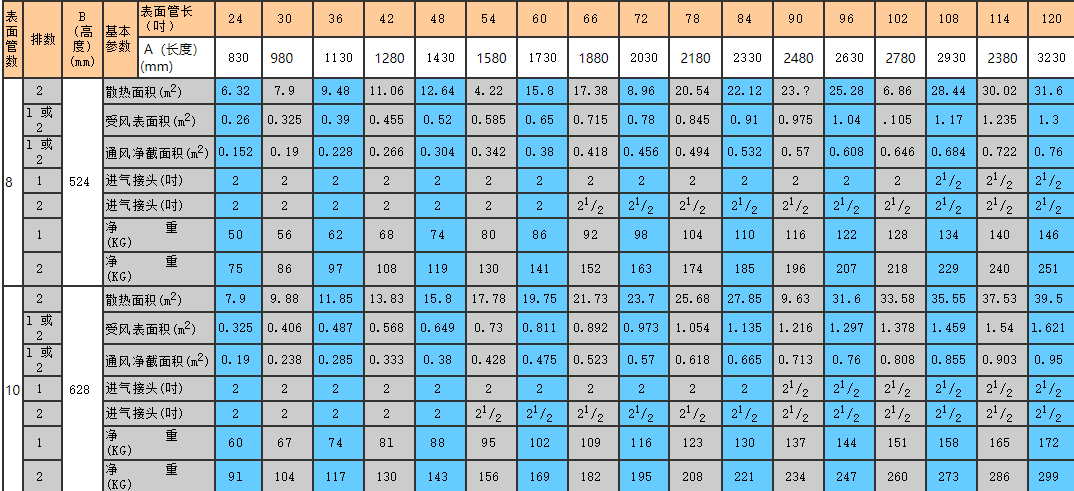

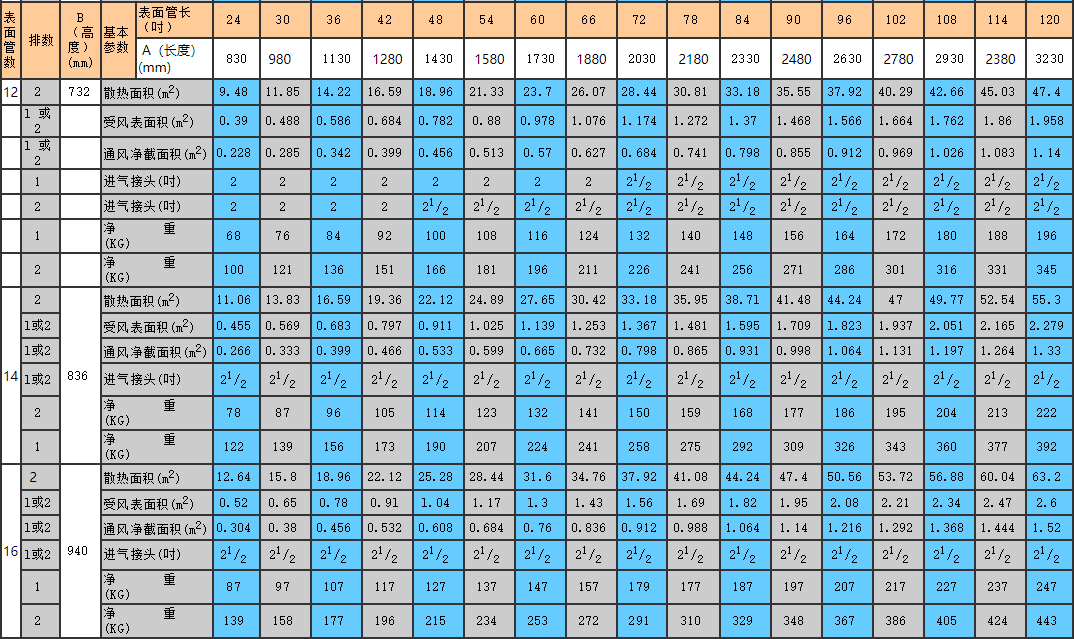

(四) Ⅰ型散热排管基本参数表
