双金属铝轧片散热排管SZL (B) 型

SZL(B)型换热器,是的又一高效冷热空气换热器,用无缝钢管φ25X2.5mm作为基管,铝轧翅片管外径为φ57mm,根径为φ26.5mm,片距为2.8mm。其传热效果好,耐腐蚀、光洁美观,广泛应用于乳品、啤酒(麦芽)、食品、淀粉、化工、造纸、机械、医药、空调、印染等行业。

SZL(B)型换热器规格有30种。按此型号规格一般用户设计非标者居多,我公司愿为客户提供设计、生产。 欢迎客户按实际需要选用。


型号、规格示例:

 SZL(B)—7 × 7 / 3

 双金属铝轧片散热排管SZL (B) 型(图1)


3排管
翅片管有效长度尺寸分米数的化整
换热器高度有效尺寸分米数的化整
钢管、铝轧片SZL(B)型换热器

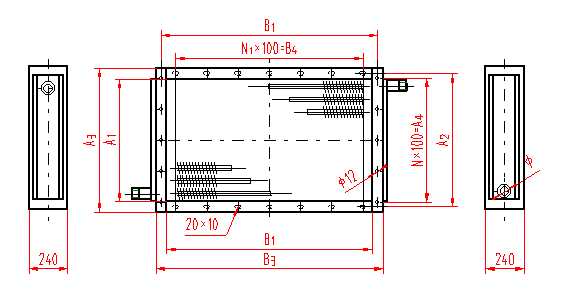

()SZL(B)型换热器外形尺寸简图

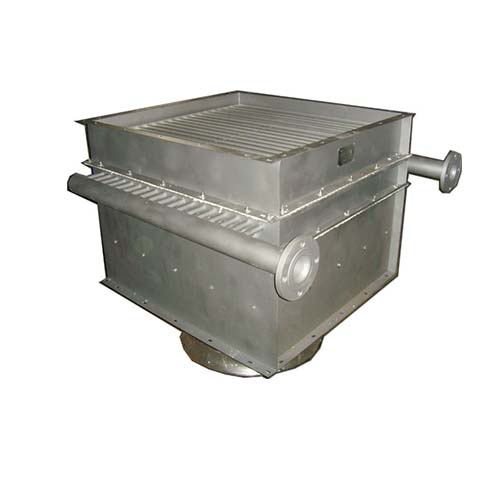

双金属铝轧片散热排管SZL (B) 型(图2)

()SZL(B)型换热器基本参数表

  散热器型号

通风净截面积(m2)

散 热面积(m2)

管束

数量

 尺   寸  (mm)

连接管

A1

B1

A2

B2

A3

B3

N

N1

C

SZL(B)-5×5/3

0.074

16.48



20

470

500

530

560

570

600

3

2

240

1"

SZL(B)-5×5/2

0.074

10.7l

13

180

SZL(B)-7×7/3

0.167

33.45

29

656

700

716

760

756

800

34

240

1"

SZL(B)-7×7/2

0.167

21.92

19

180

SZL(B)-8×8/3

0.266

46.14

35

780

800

840

860

880

900

54

240

11/2"

SZL(B)-8×8/2

0.266

30.32

23

180

SZL(B)-8×10/3

0.331

57.68

35

1000

1060

1100

4

240

SZL(B)-8×10/2

0.331

37.90

23

180

SZL(B)-8×12/3

0.410

69.22

35

1200

1260

1300

5

240

SZL(B)-8×12/2

0.410

45.48

23

180

SZL(B)-8×14/3

0.482

80.75

35

1400

1460

1500

5

240

SZL(B)-8×14/2

0.482

53.07

23

180

SZL(B)-9×10/3

0.397

67.57

41

904

1000

964

1060

1004

l100

5

4

240

2"

SZL(B)-9×10/2

0.397

44.50

27

180

SZL(B)-9×12/3

0.481

81.08

4l

1200

1260

1300

5

240

SZL(B)-9×12/2

0.481

53.40

27

180

SZL(B)-9×14/3

0.565

94.60

4l

1400

1460

1500

5

240

SZL(B)-9×14/2

0.565

62.30

27

180

SZL(B)-9×16/3

0.650

108.11

41

1600

1660

1700

6

240

SZL(B)-9×16/2

0.650

71.20

27

180

SZL(B)-10×12/3

0.552

92.95

47

1028

1200

1088

1260

1128

1300

55

240

2"

SZL(B)-10×12/2

0.552

61.3l

31

180

SZL(B)-10×14/3

0.649

108.44

47

1400

1460

1500

5

240

SZL(B)-10×14/2

0.649

71.52

31

180

SZL(B)-10×16/3

0.754

123.93

47

1600

1660

1700

6

240

SZL(B)-10×16/2

0.754

81.74

31

180

SZL(B)-10×18/3

0.842

139.42

47

1800

1860

1900

6

240

SZL(B)-10×18/2

0.842

91.96

31

180

SZL(B)-10×20/3

0.939

154.91

47

2000

2060

2100

7

240

SZL(B)-10×20/2

0.939

102.18

31

180
